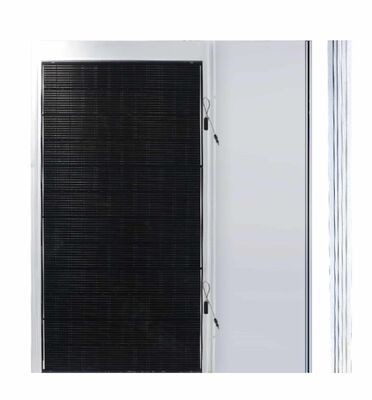

Модуль BIPV 520W для стальной кровли - XSCM-520-T

Продукты

Гибкие фотоэлектрические панели

Плитки для крыши из двух видов

Машина для производства продуктов BIPV

Загрузочная машина для фотоэлектрических панелей

Термальная машина для производства бумажных ламинатов фильма

Машина для сварки солнечных панелей

Домашняя система хранения энергии

с инвертора решетки солнечного

Свяжитесь мы

kevin@x-solarenergy.com

13910511766

Контакт теперь

Модуль BIPV 520W для стальной кровли - XSCM-520-T

standard packaging:	23 модуля на поддоне

Подробная информация

Характер продукции

Подробная информация

Фирменное наименование

X-SOLAR

Номер модели

XSCM-520-T

модель:

XSCM-520-T

Тип продукта:

Стальной кровельный модуль BIPV

Максимальная сила (Pmax):

520 w

Максимальное напряжение тока силы (Vmp):

39,25 В

Максимальное течение силы (чертенок):

13,25 А

Напряжение открытой цепи (Voc):

48,52 В

Ток короткого замыкания (Isc):

13,92 А

Рабочая температура:

°C -40 до +85

Тип ячейки:

ТОПКон, 182 х 91 мм

Максимальный ток предохранителя:

Допуск силы:

от 0 до +3%

Расположение клетки:

132 ячейки (11 х 12)

Максимальный температурный коэффициент мощности:

-0,26 %/°С

Температурный коэффициент напряжения холостого хода:

-0,24 %/°С

Температурный коэффициент тока короткого замыкания:

0,04 %/°С

Junction Box:

Размеры модуля:

2400 х 1314 х 4 мм

Вес модуля:

28 кг

Фронтальная статическая нагрузка:

5400 Па

Задняя статическая нагрузка:

PA 2400

Тип разъема:

MC4-compatible

Кабель выхода:

4 мм²; Чистая длина кабеля 400 мм

Модулей в 40-футовом контейнере:

Выделить:

Гибкие фотоэлектрические панели

Гибкие фотоэлектрические панели OEM

520 Вт тонкопленочный солнечный модуль

Характер продукции

Модуль BIPV 520W для стальной кровли - XSCM-520-T

XSCM-520-T сочетает фотоэлектрический модуль с форматом стальной кровли для проектов интеграции в здания. На странице представлен класс мощности 520W.

Электрические характеристики при STC

Максимальная мощность (Pmax)	520 W
Напряжение в точке максимальной мощности (Vmp)	39.25 V
Ток в точке максимальной мощности (Imp)	13.25 A
Напряжение холостого хода (Voc)	48.52 V
Ток короткого замыкания (Isc)	13.92 A
Допуск по мощности	0 до +3%
Максимальный ток предохранителя	25 A
Рабочая температура	-40 до +85 °C
Температурный коэффициент Pmax	-0.26 %/°C
Температурный коэффициент Voc	-0.24 %/°C
Температурный коэффициент Isc	0.04 %/°C

STC: облучённость 1000 W/m², температура ячеек 25 °C, спектр AM1.5.

Механические характеристики

Размеры модуля	2400 x 1314 x 4 mm
Масса модуля	28 kg
Тип ячеек	TOPCon, 182 x 91 mm
Расположение ячеек	132 ячеек (11 x 12)
Соединительная коробка	IP68
Выходной кабель	4 mm²; чистая длина кабеля 400 mm
Тип разъёма	Совместим с MC4
Статическая нагрузка с лицевой стороны	5400 Pa
Статическая нагрузка с тыльной стороны	2400 Pa

Значения статической нагрузки в Pa характеризуют допустимое давление на модуль, а не дополнительную массу на кровле. Полную установленную систему необходимо оценивать с учётом условий проекта.

Упаковочные данные

Модулей на поддоне	23
Модулей в 40-футовом контейнере	368

Окончательную схему упаковки следует согласовать для конкретного заказа.

Условия применения и монтажа

Предусматривайте модуль в составе полной кровельной конструкции. Проверьте опорную структуру, стыки, крепления, водоотвод и гидроизоляцию с учётом местоположения проекта. До закупки подтвердите конфигурацию напряжения системы и монтажную документацию.

Частые вопросы

Каковы размеры и масса?

Размеры модуля — 2400 x 1314 x 4 mm, масса — 28 kg.

Каково напряжение холостого хода класса 520W?

В спецификации указано Voc 48.52 V при стандартных условиях испытаний.

Можно ли заменить любую кровлю без дополнительного проектирования?

Кровельная конструкция и крепления требуют проверки для конкретного проекта. Пришлите профиль кровли, чертежи, условия площадки и требуемое количество для технического обсуждения.

Обсудите свой проект

Укажите местоположение проекта, чертежи или фотографии кровли, количество, место доставки и плановые сроки. В запросе укажите точную модель.

Запросить информацию об изделии и коммерческое предложение
