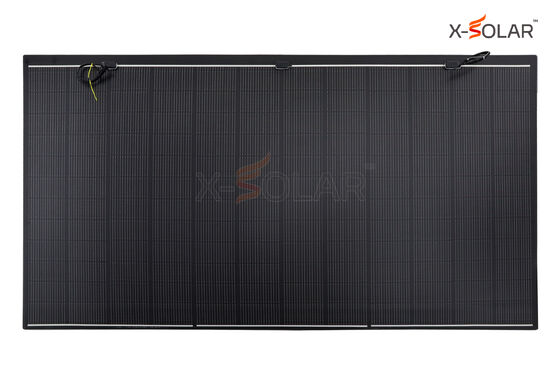

Гибкий солнечный модуль 580W без рамы - XSFM-580-T2

standard packaging:	70 модулей на поддоне

Подробная информация

Характер продукции

Подробная информация

Фирменное наименование

X-SOLAR

Сертификация

TÜV SÜD Z2 124365 0002 Rev.01 (XSFM-580-T2, frameless, 1000 VDC)

Номер модели

XSFM-580-T2

модель:

XSFM-580-T2

Тип продукта:

Бескаркасный гибкий солнечный модуль

Максимальная сила (Pmax):

580 Вт

Максимальное напряжение тока силы (Vmp):

44.19 В

Максимальное течение силы (чертенок):

13,13 А

Напряжение открытой цепи (Voc):

53,03 В

Ток короткого замыкания (Isc):

13,86 А

Рабочая температура:

°C -40 до +85

Тип ячейки:

ТОПКон, 182 х 91 мм

Максимальный ток предохранителя:

Допуск силы:

от 0 до +3%

Расположение клетки:

144 ячейки (12 х 12)

Максимальный температурный коэффициент мощности:

-0,26 %/°С

Температурный коэффициент напряжения холостого хода:

-0,24 %/°С

Температурный коэффициент тока короткого замыкания:

0,04 %/°С

Junction Box:

Размеры модуля:

2260 х 1200 х 2,7 мм

Вес модуля:

8,4 Kg

Фронтальная статическая нагрузка:

5400 Па

Задняя статическая нагрузка:

PA 2400

Тип разъема:

MC4-compatible

Рамка:

Никто

Модулей в 40-футовом контейнере:

Выделить:

Гибкая солнечная панель 580 Вт

ультралегкий кровельный солнечный модуль

прочная гибкая фотоэлектрическая панель

Характер продукции

Гибкий солнечный модуль 580W без рамы - XSFM-580-T2

XSFM-580-T2 без рамы — гибкий солнечный модуль N-TOPCon мощностью 580W. Размеры составляют 2260 x 1200 x 2.7 mm, масса одного модуля — 8.4 kg.

Электрические характеристики при STC

Максимальная мощность (Pmax)	580 W
Напряжение в точке максимальной мощности (Vmp)	44.19 V
Ток в точке максимальной мощности (Imp)	13.13 A
Напряжение холостого хода (Voc)	53.03 V
Ток короткого замыкания (Isc)	13.86 A
Допуск по мощности	0 до +3%
Максимальный ток предохранителя	25 A
Рабочая температура	-40 до +85 °C
Температурный коэффициент Pmax	-0.26 %/°C
Температурный коэффициент Voc	-0.24 %/°C
Температурный коэффициент Isc	0.04 %/°C

STC: облучённость 1000 W/m², температура ячеек 25 °C, спектр AM1.5.

Механические характеристики

Размеры модуля	2260 x 1200 x 2.7 mm
Масса модуля	8.4 kg
Тип ячеек	TOPCon, 182 x 91 mm
Расположение ячеек	144 ячеек (12 x 12)
Рама	Без рамы
Соединительная коробка	IP68
Выходной кабель	4 mm²; чистая длина кабеля 400 mm
Тип разъёма	Совместим с MC4
Статическая нагрузка с лицевой стороны	5400 Pa
Статическая нагрузка с тыльной стороны	2400 Pa

Ссылка на сертификат продукции

Сертификат TÜV SÜD Z2 124365 0002 Rev.01 включает XSFM-580-T2 в приложение с моделями. Ссылка относится только к конфигурации без рамы на 1000 VDC. Держатель: Jiangsu X-Solar Green-Building Technology Co., Ltd. Дата выдачи — 2024-09-05; указанный срок действия — до 2029-09-02 с учётом условий сертификата. Сверьте полный сертификат и приложение с поставляемой конфигурацией. Запросите соответствующие документы для своего проекта.

Значения статической нагрузки в Pa характеризуют допустимое давление на модуль, а не дополнительную массу на кровле. Полную установленную систему необходимо оценивать с учётом условий проекта.

Упаковочные данные

Модулей на поддоне	70
Модулей в 40-футовом контейнере	1190

Окончательную схему упаковки следует согласовать для конкретного заказа.

Условия применения и монтажа

Рассмотрите эту конфигурацию без рамы, если проект требует лёгкого модуля. Оцените основание кровли, несущую способность, геометрию, крепления, ветер, снег, водоотвод и гидроизоляцию. Подтвердите напряжение системы, допустимую кривизну и инструкции по обращению для поставляемого исполнения.

Частые вопросы

Есть ли у этого исполнения рама?

Страница относится к исполнению без рамы массой 8.4 kg и размерами 2260 x 1200 x 2.7 mm. Исполнения с рамой имеют другие механические и упаковочные характеристики.

Можно ли складывать модуль для перевозки или многократного использования?

Не складывайте и не подвергайте этот кровельный модуль повторным изгибам. Соблюдайте инструкции по перевозке, опоре и обращению для модели. До проектирования изогнутой установки подтвердите допустимую кривизну.

Подтверждает ли масса 8.4 kg пригодность кровли?

Оценка должна охватывать всю систему и распределение нагрузки, включая крепления, кабели и оборудование, а также ветровые, снеговые, строительные и эксплуатационные нагрузки при обслуживании.

Обсудите свой проект

Укажите местоположение проекта, чертежи или фотографии кровли, количество, место доставки и плановые сроки. В запросе укажите точную модель.

Запросить информацию об изделии и коммерческое предложение
